配套产品



1、轨道

产品介绍：

‌轨道，是一种专为单轨吊车设计的轨道系统，为单轨吊车提供运行条件。

按型号可分为I140E轻轨和I140V重轨，可以根据客户需求进行定制加工。

按形状可分为水平弯轨、垂直弯轨（也称“凹、凸轨”），以适应煤矿井下各种巷道工况的运输。

产品参数：

单轨吊轨道载荷表

项目	净载重量(有效载荷)
轨道型号	I140V		I140E
轨道长度	2.4m	3.0m	1.5m	2.0m	2.4m	3.0m
坡度 0-10 度	401.8KN	313.6KN	294.0KN	264.6KN	225.4KN	186.2KN
坡度 10-20 度	333.2KN	264.6KN	245.0KN	225.4KN	196.0KN	156.8KN
坡度 20-30 度	294.0KN	245.0KN	215.6KN	196.0KN	176.4KN	137.2KN



轨道吊点载荷表

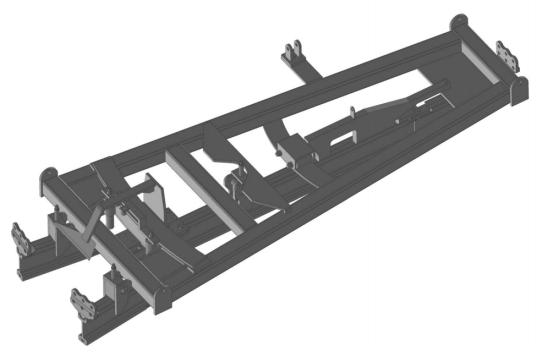

2、道岔

产品介绍：

道岔，主要用在巷道岔口，用于改变单轨吊车的运输路线。

按照用途可分为单开道岔、对开道岔、三开道岔、平移道岔等。按轨道型号可分为I140E轻轨道岔和I140V重轨道岔，也可以根据客户需求进行定制加工。

控制方式可采用手动气动控制、无线遥控气动控制，且具备安全机械闭锁。同时具备位置监测功能，方便远程监控道岔开合位置，可以根据客户需求进行定制加工。

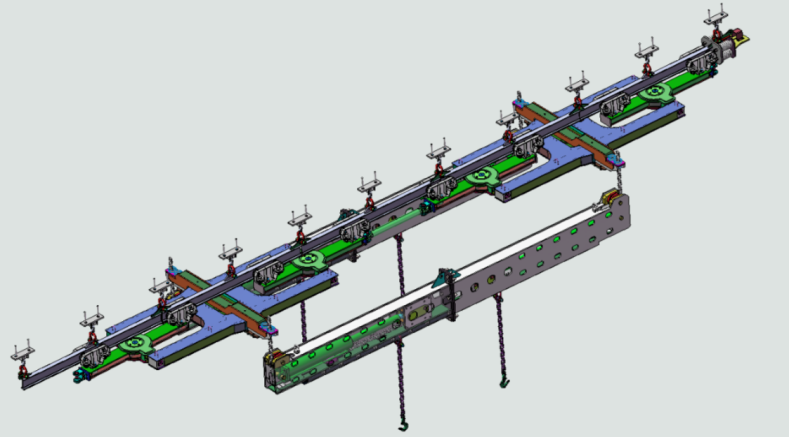

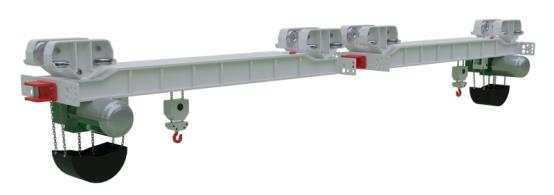

3、起吊梁

产品介绍：

起吊梁，用于煤矿井下运输人车、物料箱、液压支架及其他大型设备。

按起吊方式分为马达式起吊梁、油缸式起吊梁。按照承载能力分为8T、16T、24T、32T、48T等，可配套用于各种驱动形式的单轨吊机车。

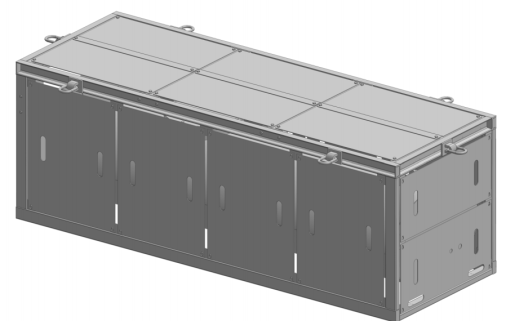

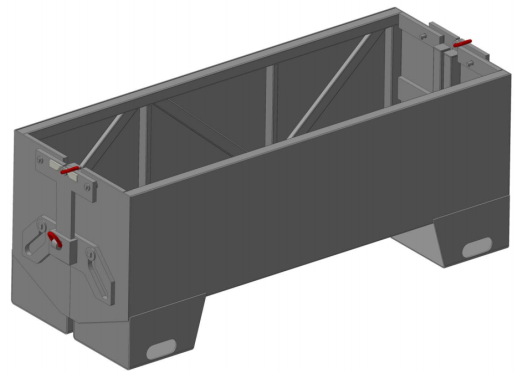

4、物料箱

产品介绍：

物料箱，用于煤矿井下各种中小型散装物料运输。

按照卸料方式可分为底卸式物料箱、侧卸式物料箱。外形尺寸、固定方式均可按照客户需求进行定制加工，以适应不同运输工况。

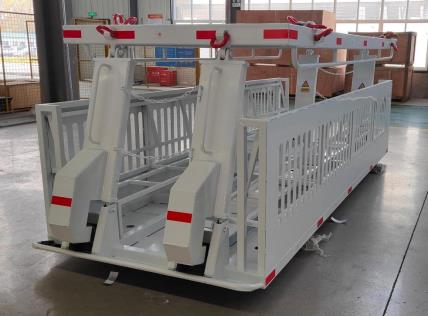

5、人车

产品介绍：

人车，用于煤矿井下人员运输。

一般根据搭载人数常用12、15、18、20座人车，可根据客要求配置不同人数、不同吊挂方式等要求进行定制。









6、液体运输车

产品介绍：

液体运输车，用于煤矿井下柴油、液压油、乳化液、水等液体的运输、加装及释放。主要由储蓄罐、气动泵、透气阀、球阀、自动灭火器、手动泵、过滤器等构成。

根据储蓄罐容积常规分为900L、1000L、1200L三种，也可根据客户需求进行定制。









7、矿用无线遥控装置

产品介绍：

矿用无线遥控装置，用于单轨吊、自移机尾、道岔等产品的无线远程遥控控制。主要由本安型发送器、本安型无线接收器、隔爆兼本安型无线接收器、浇封兼本安型直流稳压电源等构成。







8、卡轨车齿轨轨道类

产品介绍：

卡轨车齿轨轨道产品，用于配套煤矿井下齿轨卡轨车的运行。齿轨轨道主要由异形轨、齿条、连接法兰、垫板等构成，是一种沿地面铺设连接的地轨。

齿轨轨道类其他产品按使用用途分为：直轨、水平弯轨、垂直弯轨、平移道岔、旋转道岔等。

1、直轨

2、       水平弯轨



3、       垂直弯轨



4、       平移道岔

5、       旋转道岔
